上海偏心异径橡胶软接头|淞江偏心异径橡胶软接

发布时间:2015-07-26 09:40

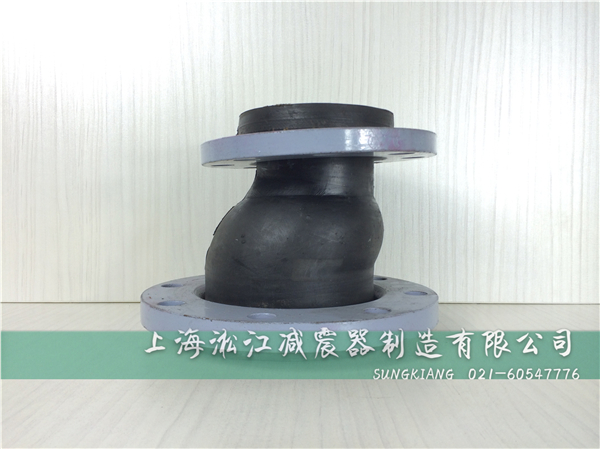

上海淞江偏心异径橡胶软接头又叫偏心大小头,不仅可以解决金属管道连接时不同口径的问题,更重要的是它还可以解决两端管道不同心的问题,尤其是在水泵安装时候吸入管欲加大口径时,不可使用同心异径橡胶软接头,应使用偏心异径橡胶软接头,同时有减震降噪的作用,可节约管道安装零件,节约成本。




上海淞江偏心异径橡胶软接头由内胶层、织物增强层、中胶层、外胶层、端部加固金属环或钢丝圈、金属法兰组成。

1、特点及用途
具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点,偏心异径橡胶软接头可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。

2.、根据橡胶材质分类
天然橡胶(NR):适用于输送温度为-15~80℃的水常温水介质。
三元乙丙橡胶(EPDM):适用于弱酸、弱碱、腐蚀、130℃以下高温水等特殊介质。
丁腈橡胶(NBR):适用于80℃以下液压油介质。
针对不同的使用介质,要正确选型相对应的橡胶原材料,对症下药,这样才能最大限度的发挥橡胶的各项性能,确保管道安全运行。

3、主要性能及作用

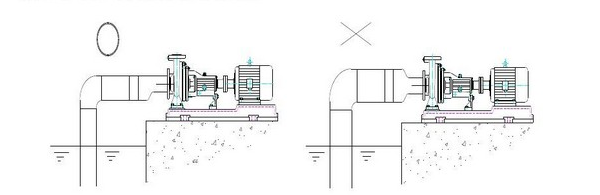

1.管道安装偏心异径橡胶软接头,是用来防气蚀的,且泵进口的大小头一般应该顶平安装,这是防止管道内气相在泵口积聚,形成大气泡进入泵腔,损坏泵。只有一种情况下才可以底平安装。那就是大小头后面直接接向上弯曲的弯头。这种情况下气相不可能积聚。吸入管欲加大口径时,不可使用平衡扩管(同心扩管),应使用偏心扩管,并保持顶平配装,见下图:

2.泵-管道安装同心异径接头:泵出口DN与外管道系统存在差异,用于同心异径大小头,可实现尺寸不同的两根管子的直线连接,实现管道变径的管件。

4、性能特点:
1.体积小、重量轻、弹性好、安装维修方便。
2.安装时可产生横向、轴向、角向位移,不受管道不同心,法兰不平行的限制。
3.工作时可降低结构传递噪音,吸振能力强。

5、偏心异径橡胶软接头位移情况:
偏心异径橡胶软接头轴向位移是:橡胶软接头在流体流动方向(即中轴线方向)的伸长或压缩。
偏心异径橡胶软接头横向位移是:橡胶软接头在与流体方向即中轴线方向相垂直的方向的位移。
偏心异径橡胶软接头角位移是:橡胶软接头两个端面的垂直中心线与原中轴线的夹角之和。
