发电厂循环水回水管道橡胶软接头脱落事故分析

发布时间:2016-03-18 07:41
上海淞江减震器集团有限公司生产发电厂循环水回水管道用上海橡胶软接头,是*家生产发电厂循环水回水管道用上海橡胶软接头的实体工厂,针对目前*起火力发电厂由于上海橡胶软接头脱落造成循环水中断的事故经过,分析了造成此事故的原因,制定了解决措施。

   *、前言

  火力发电厂闭式循环水的作用主要是冷却凝汽器排汽,建立真空,为闭式冷却器提*循环冷却水。循环水中断或循环水温过高,必然降低真空,威胁机组设备安全运行,造成停机,带来巨大的经济损失。

  二、事故经过

  某日05:21分某电厂2#机组正常并网,并网时机组参数:凝汽器真空92.33kPa,循环水进口温度10.06℃,出口温度12.73℃,润滑油温42.13℃,负荷9MW。13:00运行监盘人员发现循环水进口温度长*24.08℃,出口温度30.12℃,凝汽器真空94.34 kPa,负荷80MW,由于1#机组与2#机组是同类型机组,且同时安装的,在同*负荷下,循环水进出口温度应该相差不大,这时查看#1机组运行参数,循环水进口温度15.08℃,出口温度18.12℃,真空95.6 kPa,润滑油温40℃,负荷81MW。经运行监察人员对比分析,循环水系统可能出现问题,造成循环水进、出口温度升高,迅速汇报技术人员。

  技术人员迅速到现场查看分析,发现冷却塔淋水量明显减少,*侧水塔水面有波动现场,*别是在循环水管道回凉水塔管道上海橡胶软接头处水面翻滚现象明显,可以判断循环水系统回水管道上海橡胶软接头泄漏,造成冷却水没有进入冷却塔,水温升高。

  由于循环水温*直持续上涨,真空下降,被迫紧急停机。

  三、原因分析

  停机后,冷却塔放水,发现*路循环水回水管道上海橡胶软接头确已脱落,如图1所示(循环水系统正常回水有两路上冷却塔),随后技术人员经过测量分析和对照安装图样后,找出了事故原因(见图2)。

  上海橡胶软接头在自然状态下长度为380mm,,膨胀量10mm,,正常情况下根据安装要求,管道法兰节距应为380~390mm,在冬季,由于冷缩的原因,加上管道安装节距预留过大,造成法兰节距达到398mm,伸缩节伸长长度不够,脱落。

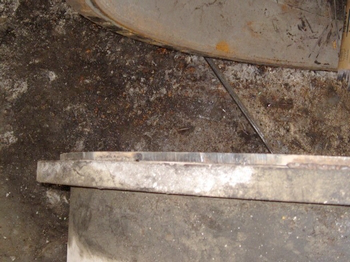

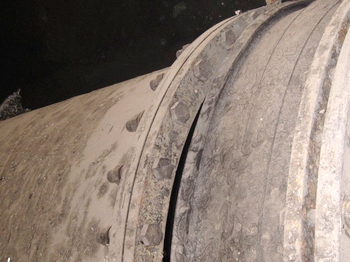

  图1  脱落的橡胶软接头

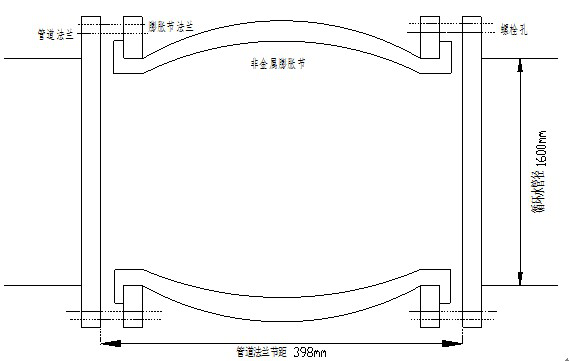

  图2  安装图样

  四、解决措施

  由于循环水回水管道安装后不容易在加长管道,后经技术人员分析决定,在两法兰之间加装10mm垫子或安装10mm厚的法兰(见图3),问题得以解决。


  图3  焊接10mm钢板

  五、结论

  此事故看似简单的问题,但是造成的经济损失很大,这就要求在电厂基建阶段,技术人员要严把质量关,充分考虑季节气温变化,造成的金属管道热胀冷缩,才能保证以后的安全经济稳定运行。
