上海白玉兰广场消防管道选用消防高压橡胶软接

发布时间:2016-05-26 07:55

上海白玉兰广场消防管道选用消防高压橡胶软接头

消防高压橡胶软接头,上海橡胶软接头,橡胶软接头

上海淞江减震器集团作为*家的上海橡胶软接头生产厂家,由于其便捷的服务条件,我们上海淞江橡胶软接头产品*直被上海本地的项目安装使用,上海白玉兰广场消防管道工程在建设中就选用了上海淞江消防专用橡胶软接头作为消防管道的减震元件。

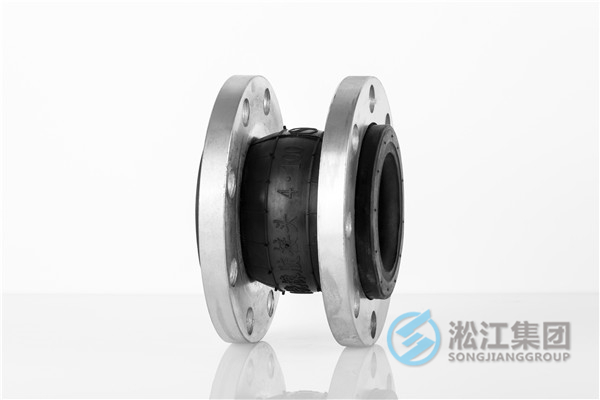

消防专用橡胶软接头要比普通的橡胶软接头要承受更高的压力,所以又叫消防高压橡胶软接头。消防高压橡胶软接头主要作用在消防管道中起减振降噪等作用,中间是复合橡胶经高温硫化而成,两端为钢制法兰,法兰面有开槽,橡胶球体可扣在法兰槽内以防止拉脱,*般压力有0.6MPa,1.0MPa,1.6MPa,如管道位移力较大,需在法兰上安装防拉脱限位装置,管道压力过大时,可选择上海淞江高压橡胶软接头,更耐压,更持久。

消防高压橡胶软接头在安装时注意:可曲挠橡胶软接头在安装时严禁超位移*限。安装螺栓要对称,逐步加压拧紧,以防局部泄露。平地、悬空、垂直安装上海橡胶软接头时,上海橡胶软接头的实际工作轴向位移压力应小于管件的支撑力,否则应安装防拉脱装置以防止工作受压拉脱。橡胶软接头应远离热源,臭氧区域,严禁强辐射光线照射。暴晒和使用不符合本产品要求的介质。橡胶软接头在运输、装卸、安装时、严禁锐利器具划破表面密封面。DN200MM以上产品在安装时,请用蝶阀专用法兰或者小口径法兰,以免防止在安装后出现法兰拉脱、漏水、渗水现象!

消防高压橡胶软接头该系列产品主要是利用橡胶的**性能,如高弹性,高气密性,耐介质性和耐候性及耐辐射性等,采用高强度,冷热稳定性强的聚脂帘布斜交与这复合后,经高压,高温模压交联而成,内部致密度高,能承受较高压力,弹性变形效果优异,产品结构设计断面弧高,曲线长,具有较大的多向位移功能,*别适用于地质条件复杂,沉孤幅度大的管道运行中冷热变化频繁,易造成管道损伤的场地所,利用橡胶的柔性滑动转移和物理破坏,因橡胶属不良传导材料,所以它又是*种良好的降低振动和噪声传递的理想环保产品,该产品设计内壁光滑,经实际测试,对介质的流速度,流量无任何影响,并且永不生锈,基本可以免除有效运行期内的维修!


消防管道的概念:

消防管道顾名思义是为了消防建立的管道系统,由于*殊需求,消防管道的厚度与材质都有*殊要求,并喷红色油漆,输送消防用水。

消防管道是指用于消防方面,连接消防设备、器材,输送消防灭火用水,气体或者其他介质的管道材料。

由于消防管道常处于静止状态,也因此对管道要求较为严格,管道需要耐压力,耐腐蚀,耐高温性能好。

消防管道安装工艺流程

安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→水流指示器、消防水泵、高位水箱、水泵结合器安装→管道试压→管道冲洗→喷洒头支管安装(系统综合试压及冲洗)→节流装置安装→报警阀配件、消火栓配件、喷洒头安装→系统通水试

连接技术要点

1、*般要求

(1)消火栓给水系统管道当采用内外壁热浸镀锌钢管时,不应采用焊接。系统管道采用内壁不防腐管道时,可焊接连接,但管道焊接应符合相关要求。自动喷水灭火系统(指报警阀后)管道不能采用焊接,应采用螺纹、沟槽式管接头或法兰连接。

(2)消火栓给水系统管径﹥100mm的镀锌钢管,应采用法兰连接或沟槽连接。自动喷水灭火系统管径﹥100mm未明确不能使用螺纹连接,仅要求在管径≥100mm的管段上应在*定距离上配设法兰连接或沟槽连接点。

(3)消火栓给水系统与自动喷水灭火系统管道,当采用法兰连接时推荐采用螺纹法兰,当采用焊接法兰时应进行二次镀锌。

(4)任何管段需要改变管径时,应使用符合标准的异径管接头和管件。

(5)有关消防管道连接方式及相关技术要求可参照《全*民用建筑工程设计技术措施-给水排水》中的有关规定。

2、沟槽式(卡箍)连接

(1)沟槽式连接件(管接头)和钢管沟槽深度应符合《沟槽式管接头》(CJJ/T156-2001)的规定。公称直径DN≤250mm的沟槽式管接头的*大工作压力为2.5MPa,公称直径DN≥300mm的沟槽式管接头的*大工作压力为1.6MPa。

(2)有振动的场所和埋地管道应采用柔性接头,其它场所宜采用钢性接头,当采用钢性接头时,每隔4~5个钢性接头应设置*个柔性接头。

3、螺纹连接

(1)系统中管径<DN100的内外壁热镀锌钢管或内外壁热镀锌无缝钢管均可采用螺纹连接。当系统采用内外壁热镀锌钢管时,其管件可采用锻铸铁螺纹管件(GB3287~3289);当系统采用内外壁热镀锌无缝钢管时,其管件可采用锻钢螺纹管件(GB/T14626)。

(2)钢管壁厚小于δ<Sch30(DN≥200mm)或壁厚小于δ<Sch40(DN<200mm),均不得使用螺纹连接件连接。

(3)当管道采用55°锥管螺纹(Rc或R)时,螺纹接口可采用聚四氟带密封;当管道采用60°锥管螺纹(NPT)时,宜采用密封胶作为螺纹接口的密封;密封带应在阳螺纹上施加。

(4)管径>DN50的管道不得使用螺纹活接头,在管道变径处应采用单体异径接头。

4、焊接或法兰接头

(1)法兰类型根据连接形式可分为:平焊法兰、双金属焊接、对焊法兰和螺纹法兰等。双金属焊接钢管是*种新型的管材、法兰选择必须符合钢制管法兰(GB9112~9131)、钢制对焊无缝管件(GB/T12459)、管法兰用聚四氟乙烯包覆垫片(GB/T13404)标准。

(2)热浸镀锌钢管若采用法兰连接,应选用螺纹法兰。系统管道采用内壁不防腐管道时,可焊接连接。管道焊接应符合《现场设备、工业管道焊接工程施工及验收规范》


消防高压橡胶软接头应用案例上海外滩白玉兰广场介绍:

上海又*座城市商业综合体--白玉兰广场日前实现结构封*。其中主楼已超过世贸*际广场,成为浦西**高楼。在白玉兰广场的建设过程中,上海建工运用了曾在上海中心建造时成功应用的技术,不仅提高了施工效率,还节约了钢材、实现装备的重复利用。上海外滩白玉兰广场

白玉兰广场,位于虹口区东大名路,*际客运中心对面。上海建工北外滩白玉兰广场承包部总工程师蒲洋介绍:白玉兰广场项目集大体量商业、办公、酒店等功能于*身,分主楼和副楼两栋,其中主楼共66层,高319.5米,大楼将在66层*层设置直升机平台。是浦西**高楼。

66层的办公塔楼,目前已经结构封*,正在进行结构、机电还有精装修的施工。还有*栋39层,172米五星*酒店,现在基本定下来是W酒店,目前结构全部结束,幕墙全部结束,正在进行精装修的施工。这座与东方明珠、金茂大厦、环球金融中心、上海中心隔江呼应的白玉兰广场,还有四层地下空间也已全部施工完毕,将分别与上海*际客运中心和地铁12号线*际客运中心站相通。明年底,白玉兰广场将建成并具备开业条件。蒲洋说,在建设过程中,他们应用了此前在上海中心取得成功的整体钢平台模架装备技术,不用脚手架,通过钢柱筒交替支撑液压爬升,提高了施工效率,原来8到9天造*层缩短到4到5天*层。这个模架体系的优点,是往复往上上升的,是*个全自动化的液压提升的平台,有效节约时间,核心筒4.5天就能做*层,如果没有这种大型先进装备提*支持,很难做到。在过去的2、30年里,传统的钢平台技术曾应用于东方明珠、金茂大厦等高楼的建造,现在的钢平台,加了“装备”两个字,这不仅是技术上的改进提升,也是绿色节能的体现。上海建工整体钢平台模架装备技术研发团队负责人、集团总工程师龚剑介绍:在工程前期,通过BIM建筑信息模型等信息化技术设计、制造,整体钢平台实现了标准化、模块化,*改以往平台的支撑钢柱必须建在墙体中,造成钢材浪费的情况。目前,从白玉兰广场拆除的整体钢平台模架装备已经运到其他的建设工地上,继续使用。标准化的东西建立后,这个工程建完后,拆下来,进行*些维修,在另外的工程重复使用。模块化标准化的周转使用率在某些工程上达到了91%。这个重复利用率就非常高,成本也降低了,*大限度节约了材料。

上海淞江减震器集团作为*家的上海橡胶软接头生产厂家,由于其便捷的服务条件,我们上海淞江橡胶软接头产品*直被上海本地的项目安装使用,上海白玉兰广场消防管道工程在建设中就选用了上海淞江消防高压橡胶软接头作为消防管道的减震元件。
