★★吊式风机弹簧减震器出厂检测的重要性

发布时间:2016-09-14 16:12

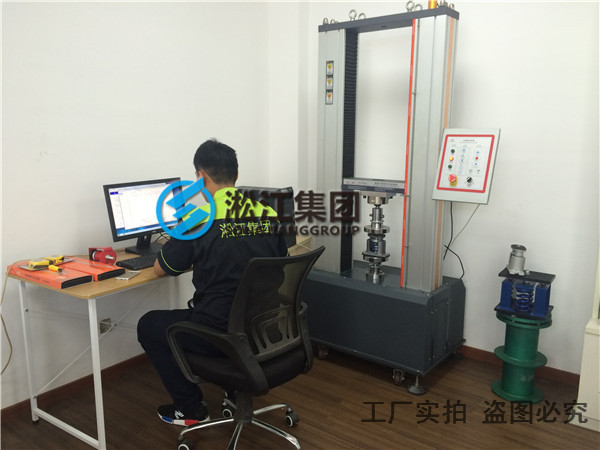

一个吊式风机弹簧减震器的好坏关系到设备性能的发挥及使用寿命,甚至对于操作者或体验者来说 是起到提高舒适度的作用。所以在生产风机弹簧减震的时候都会进行检测。 吊式风机弹簧减震器减振性能的好坏,要通过减振试验来鉴定。橡胶减振试验通常只在新设计 试制减振器时才进行,而成批生产后就不必对减振器逐个地进行试验;只需进行定型试验即可。但 对于特别重要的减振器,或必须在减振试验中进行调节才能达到技术要求的减振器,则要逐个作试 验。

吊式风机弹簧减震器

吊式风机弹簧减震器减振试验最好在整机上进行,这样试验条件就是实际工作条件;减振试验也可 以在专门的减振试验台上进行,即模拟实际工作条件,人为地制造振源,比较没有减振器时和装上 减振器以后的差别,以评定减振器的优劣。
吊式风机弹簧减震器选型说明:
1.吊式风机弹簧减震器载重的计算:风机重量*1.4/弹簧减震器安装数量。
2.吊式风机弹簧减震器类型的选择:高度可调式弹簧减震器皆可。考虑到部分设备由于风量较大会 产生较大的水平推力,此时可考虑有抗剪能力的可调式弹簧减震器,类似于深圳安倍静公司出品的 TB型弹簧减震器。
3.吊式风机弹簧减震器减振效率的计算:
a、计算设备干扰频率:f=n/60(其中n为设备每分钟转速);
b、计算所选减振器固有频率:f0=(1/2π)*√(g/h).(其中h为弹簧静位移,或称压缩量)。引入 z=f/f0;
c、用弹簧减振器为设备减振,在声学上是主动隔振问题,根据隔振原理:力传递率η=√ {[1+(z/Qm)2]/[(1-z2)2+(z/Qm)2]}. 其中Qm为品质因数,Qm=wM/R,(w=√(K/M) 为弹簧振子固有 频率,M为振子质量,R为阻力系数),此处引入阻尼比D=R/2√(KM),可得Qm=1/2D,可得力传递率 η=√{[1+4D2z2]/[(1-z2)2+4D2z2]}. 根据隔振原理z=f/f0>√2,而D通常较小,上述传递率公 式可近似为η=1/(z平方-1) 得到传递率,便可根据隔振率=1-传递率,得到隔振率。
因此,目前吊式风机弹簧减震器的固有频率一般在3-4HZ,风机转速一般超过了1000转,代入后可 得力转递率=0.61,震器减少风机振动噪声是完全可行的。
