怎么安装弹簧减震器-JB弹簧减震器安装方法

发布时间:2017-04-26 11:03
  弹簧表面采ED及烤漆处理,防锈能力佳。
  弹簧均经热处理及应力消除处理,抗疲劳性佳。
  本体材质为球墨铸铁,可依实际需要调整高度
  适用于各类机械内避震装置。
  安装简单,附高度压垫可固定使用高度。
  荷重25mm 30mm 40mm 能有效消除机械振动

  工具/原料
  公制口径17mm(M10),19mm(M12)开口扳手
  爪式千斤顶

  方法/步骤
  1、安装前,请先确定减震器的型号和规格是否正确。
  JB型弹簧式减震器安装说明:

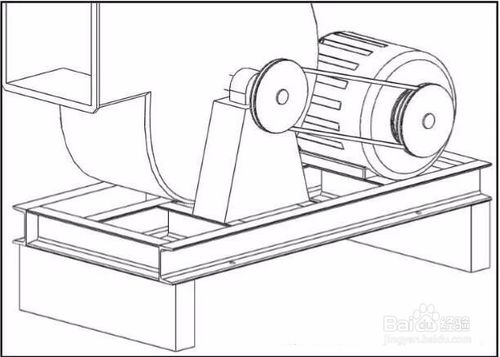

  可先行放置与避震器高度相同的临时木台与设备安装处。再安装设备(图1)
怎么安装弹簧减震器-JB型弹簧减震器安装方法
  2、先将固定螺栓的上部螺帽组取下,再放松下部之螺帽组使全牙螺栓下降,以方便将避震器置入安装地置(图二)
怎么安装弹簧减震器-JB型弹簧减震器安装方法
  3、依据基础螺栓固定孔的位置,于安装位埋基础螺栓
  将避震器放置于设备的正确安装位置
怎么安装弹簧减震器-JB型弹簧减震器安装方法
  4、调整下部螺帽组使全牙螺全上升至与设备安装处,并将上部螺帽组与全牙螺栓略为锁紧。(图)
怎么安装弹簧减震器-JB型弹簧减震器安装方法
  5、使用开手板手以顺时针方向调整螺帽使弹簧受力下压,调整至临时木台可取出时即可停止调整
怎么安装弹簧减震器-JB型弹簧减震器安装方法
  6、将固定螺栓确实完全锁紧,即完成减震器之安装调整
怎么安装弹簧减震器-JB型弹簧减震器安装方法
  END

  注意事项
  安装后请检查弹簧之下压量,如弹簧压表示荷重不足无减震效果。应予更换较大荷重之规格 安装时,请注意安全
  保养检查项:每月观察CS固定螺栓保持锁固、保持减震器安装状态&弹簧下压挠度正常。
