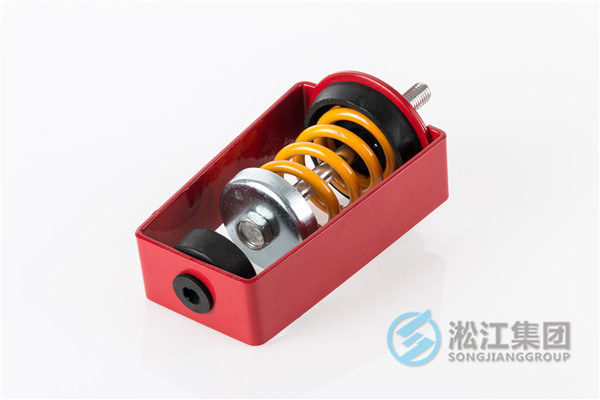

吊式风机配套弹簧减震器

发布时间:2017-06-02 10:52
  风机如需要吊装须配备吊装钢架、减震弹簧或橡胶减震垫,并必须选用适合风机重量吊杆吊装,风机应安装水平平行,不平衡度不能超2%。
  用螺栓将吊装固定件紧固于安装空间的顶部。
  用足够强度的槽钢或吊装架从机体底部适当的位置将其吊起,将风机牢固吊挂于安装位置。
  对于安装空间高度不足、有特殊高度要求的,可选择C型电机侧置或后置式。
  风机吊装安装时应有减震装置,吊装架需安装减震器或拉杆式减震器。



  吊式风机处理机匹配的开关通常是什么样的?
  两者在“调温”方面是一样的,只是“空气处理机组”的单机能力更大; 最大的差别在于,“空气处理机组”不单单是“调温”,还可以有“空气过滤”、“加湿”甚至是“杀菌”功能,具体要看产品类型; 而风机盘管通常就是小的、末端调温换热器。



  吊式风机弹簧减震器减振效率的计算:
  a、计算设备干扰频率:f=n/60(其中n为设备每分钟转速);
  b、计算所选减振器固有频率:f0=(1/2π)*√(g/h).(其中h为弹簧静位移,或称压缩量)。引入 z=f/f0;
  c、用弹簧减振器为设备减振,在声学上是主动隔振问题,根据隔振原理:力传递率η=√ {[1+(z/Qm)2]/[(1-z2)2+(z/Qm)2]}. 其中Qm为品质因数,Qm=wM/R,(w=√(K/M) 为弹簧振子固有 频率,M为振子质量,R为阻力系数),此处引入阻尼比D=R/2√(KM),可得Qm=1/2D,可得力传递率 η=√{[1+4D2z2]/[(1-z2)2+4D2z2]}. 根据隔振原理z=f/f0>√2,而D通常较小,上述传递率公 式可近似为η=1/(z平方-1) 得到传递率,便可根据隔振率=1-传递率,得到隔振率。
  因此,目前吊式风机弹簧减震器的固有频率一般在3-4HZ,风机转速一般超过了1000转,代入后可 得力转递率=0.61,震器减少风机振动噪声是完全可行的。
