JTW型不锈钢金属软管

金属软管(简称软管)是管道系统中一种高品质的柔性管道接头,它主要由波纹管、网套和法兰组成。内管是环形的薄壁不锈钢波纹管,外层的网套是不锈钢丝或钢带按一定的参数编织而成。两端的法兰可以制作固定的或松套的,也可以一端固定,一端松套,方便安装。

JTW型不锈钢金属软管

JTW型不锈钢金属软管

JTW型不锈钢金属软管

JTW型不锈钢金属软管

JTW型不锈钢金属软管

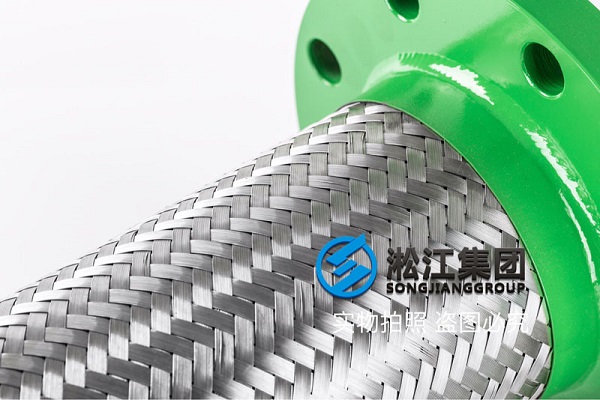

软管网套是软管安装在压力管路中的主要承压件,同时对波纹管起护套作用,根据管道中的压力大小及应用场所,可选择一层或多层的不锈钢丝或钢带进行编织,软管的压力范围一般为 PN0.6—2.5Mpa。由于制作软管主要零件的材料是采用奥氏体不锈钢,因而保证了软管优良的耐温性和耐蚀性,软管的工作温度范围极广,为 -50—300 度,使用的软管按管道所通介质的腐蚀性选择适用的不锈钢牌号,即可保证软管的耐蚀性。
金属软管适用范围:需要充分挠性的输送管,防止振动处所配管,对蒸汽、煤气、空气、重油、石油、化工药品类等均适用。

为确保管道的安全运行,解决沉降引起的位移,我厂设计的全不锈钢材料,沉降万向金属软管。该产品具有高耐腐,柔软性能好,沉降吸收变形位移量大和吸收多组合大,偏离位移,耐高温低寒,抗震动吸噪音,寿命长,这样使刚性管道变形塑性管道,从根本上解决各种性质的多组合沉降偏离问题。该产品适用于输送油、水(污水)、汽及各种液体粉体化工原料介质,且压力真空~6.0MPa。

金属软管用途、特点:
1、通用性好,适用范围广,规格齐全,耐压高;
2、水处理池进出口柔性管道;
3、石化行业中储藏进出口柔性管道;
4、高层建筑主、裙楼联接柔性管道;
5、煤气管道与高层楼寓柔性管道连接等一系列需求柔性吸收沉降软连接管道;

金属软管适用工况:

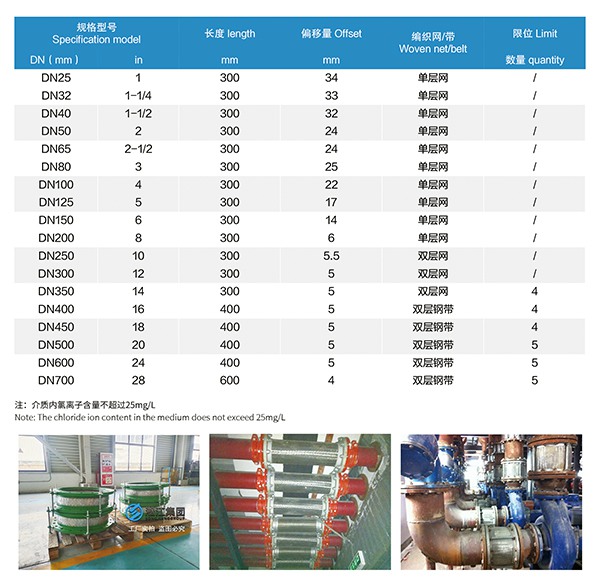

公称通径:DN15 – DN600mm;
产品长度:200mm – 5000mm;
公称压力:0.6MPa、1.0MPa、1.6MPa、2.5MPa;
工作温度:-50℃-300℃;
介质:液体、气体等;
法兰标准:国标GB、美标ANSI、BS、日标JIS、德标DIN等;

金属软管结构材质:
1、波纹管:不锈钢304、316L、321;
2、网套: 不锈钢304、321、316L;
3、法兰:碳钢、不锈钢304、321、316L;

注意:
介质要求:请在管道进水口加装有效去除氯离子装置(氯离子含量不超过25mg/L),避免水氯离子含量超标,产生针孔腐蚀;
橡胶接头是用在设备进出口的,可以补偿轴向和横向位移,减震效果是最好的。并且不受管道内部介质的腐蚀。
不锈钢的产品对水质要求比较高,水中氯离子含量超标的话,有可能会造成不锈钢波纹腐蚀,造成漏水。
金属软管(外面带编织网的)这种可以用在设备进出口,可以起到减震的作用,也可以补偿横向位移,轴向位移很小的。但是要注意介质腐蚀问题。
波纹补偿器一般是用作管线热胀冷缩补偿管道轴向位移的,不能补偿横向位移,主要是伸长压缩用,减震效果很低。波纹补偿器是用在管线中间的产品。
