发现新产品:12Cr1Mov外壳321耐高温波纹膨胀节

发布时间:2016-05-05 07:33

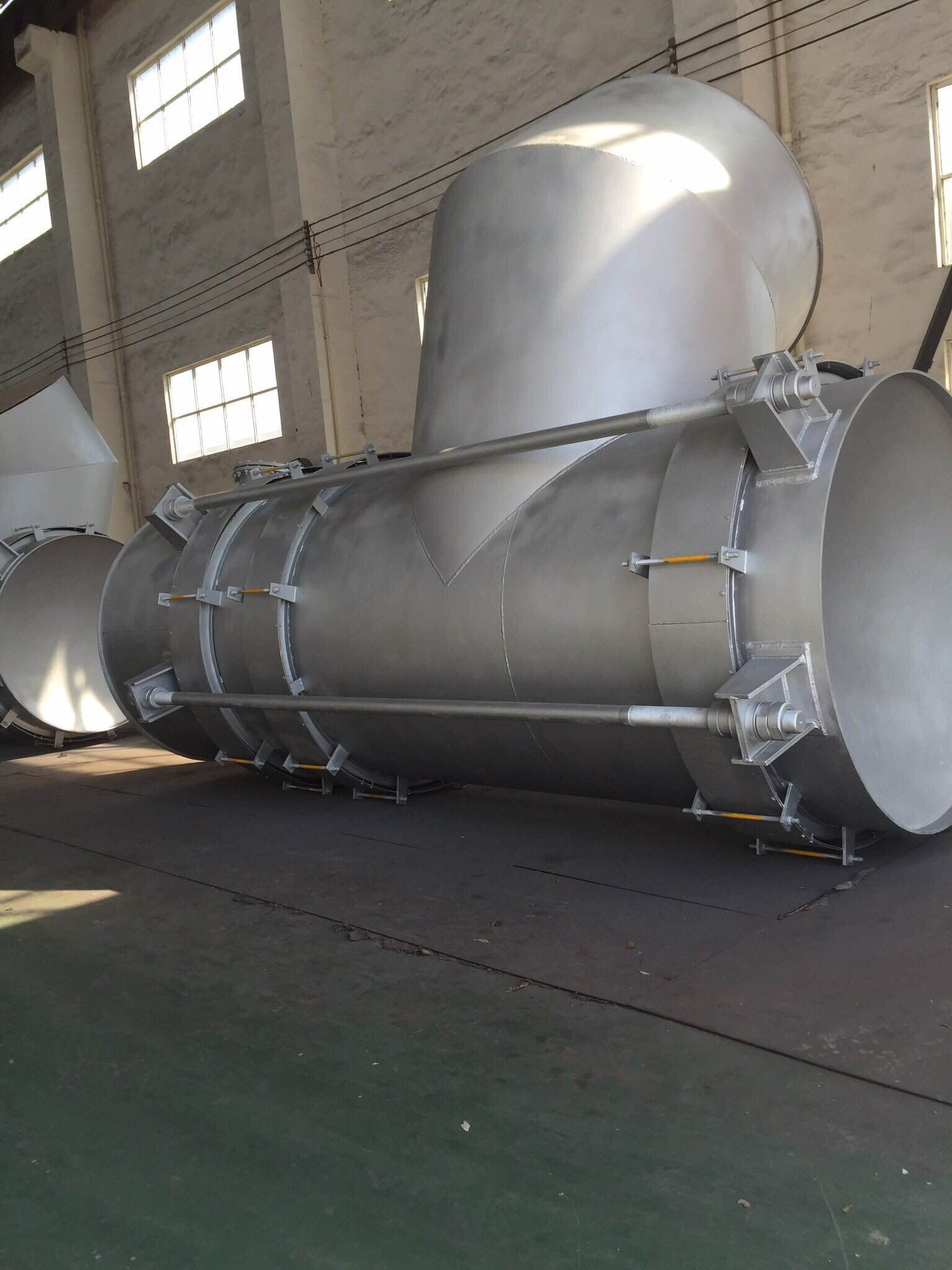

今天,上海淞江减震器集团带大家来认识一下新型材料的波纹膨胀节。根据武汉客户要求,客户要求做成直通的,不要旁通式的(如下图所示),直径1200mm ,长度1米,温度600左右,过煤气的,数量2台。


根据客户的要求,我们考虑到客户要求温度要达到600度,所以我们平时常用的304波纹+碳钢外壳的已经满足不了客户高温的需求,根据我们的生产经验,我们给客户推荐采用12Cr1Mov这种耐高温的材料外壳,波纹管采用有优良的耐高温不锈钢321材质,因为客户使用介质是高温煤气,所以我们又在波纹膨胀节内壁设计了便于煤气快速流通的导流,材质也是同样采用不锈钢321材质。

今天,我们不但认识了一种新型波纹膨胀节产品,而且还认识了这一种新型的耐高温材料:12Cr1MoV。下面,就让我们上海淞江集团技术小编来和您分享一下12Cr1MoV到底是一种什么样的材料:

一、概述:
12Cr1MoV,是一种合金结构钢,统一数字代号:A31132。按照GB/T3077-1999标准执行。

二、化学成分

C:0.08~0.15Si:0.17~0.37

Mn:0.40~0.70

Cr:0.90~1.20

Mo:0.25~0.35

V:0.15~0.30


三、力学性能

【试样毛坯尺寸】

30mm

【热处理】

淬火加热温度(℃):970;冷却剂:空

回火加热温度(℃):750;冷却剂:空

【力学性能】

抗拉强度(σb/MPa):≥490

屈服点(σs/MPa):≥245

钢板照片

钢板照片

断后伸长率(δ5/%):≤22

断面收缩率(ψ/%):≥50

冲击吸收功(Aku2/J):≥71

冲击韧性值αkv(J/cm2):≥88(9)

布氏硬度(HBS100/3000)(退火或高温回火状态):≤179

常温下:许用拉应力(σw/MPa):93许用弯曲应力(σw/MPa):112许用剪应力(T/MPa):56


四、主要特性

主要特性:此钢与12CrMoV钢相比,具有更高的抗氧化性及热强性。此钢的蠕变极限与持久强度值很接近,并在持久拉伸的情况下具有高的塑性;钢的工艺性与焊接性良好,但焊前需预热至300℃,焊后需除应力处理。

是高压、超高压、亚临界电站锅炉过热器、集箱和主蒸气导管广泛采用的钢种。580℃时仍具有高的热强性和抗氧化性能,有较高的持久塑性。生产工艺较简单,焊接性能良好,但对正火冷却速度较敏感。580℃长期使用会产生珠光体球化。


五、应用举例

这种钢主要在正火及高温回火后使用,用以制造高压设备中工作温度不超过570~585℃的过热钢管、导管、蛇形管及其它相应的锻件。


六、相关计算

合金管重量计算公式:

[(外径-壁厚)*壁厚]*0.02466=kg/米(每米的重量)(单位mm)

合金钢板重量计算公式:

长×宽×厚×0.00785=kg

因为12Cr1MoV是一种特殊的耐高温材料,所以我们在客户要求600度的高温条件下,选择了12Cr1MoV材质作为波纹膨胀节的外壳主材料,确保了波纹膨胀节的安全使用,有关更多耐高温波纹膨胀节或者其他特殊要求的波纹膨胀节,您可以直接和我们联系,我们上海淞江减震器是一家专业波纹膨胀节生产厂家,我们拥有将近30年的生产技术和经验,可以按照您的使用要求为您订做各种特殊波纹膨胀节,厂家服务热线:021-60547776
